油氣管道防入侵監測
方案描述
系統采用標準單模光纖作為傳感器，利用與管道同溝敷設的通信光纜中的1芯作為探測光纜，實時感應管線周圍振動信號、聲波信號，對管線周圍車輛通行、人工挖掘、機械挖掘等產生的振動波進行區分及報警，并對事件發生地點準確定位。
系統組成
①探測光纜。將光纜與管道同溝敷設，通過光纜進行管道及周邊振動的實時感知。
②分布式光纖振動傳感解析系統。完成激光發射、接收、數據采集、數據解析及處理，形成被測物每一點振動、位置信息，并進行本地圖形化顯示、分析、報警。
③分布式光纖傳感綜合管理軟件。完成管道安全預警的各種應用。

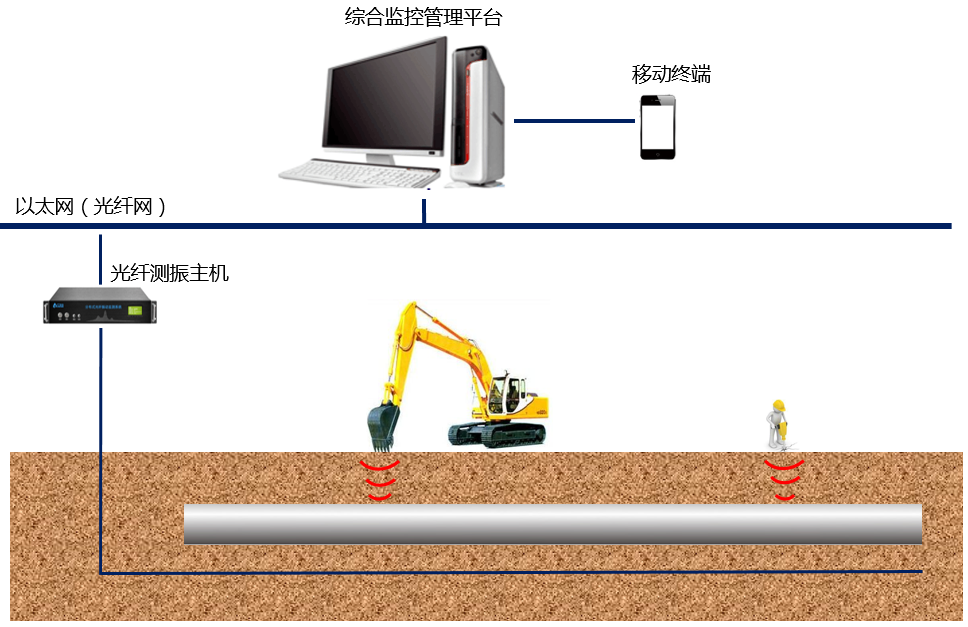

系統示意圖
系統特點
利用與管道同溝敷設的通信光纜，無需重復敷設光纜
全光纖監測，本質安全、防雷防爆，抗電磁干擾能力強，適用于高危場所及惡劣環境
分布式測量，可實現多點實時監測，實時報警
測量范圍廣，定位精度高，響應時間短
系統可根據入侵源特征值、小波分析、深度學習、神經網絡、振動圖像識別、人工智能識別等，實現車輛通過、人工挖掘、機械挖掘等不同振動源的識別。
應用領域
油氣長輸管道挖掘、盜采報警
油庫、廠區等非法入侵報警
城市管廊非法入侵報警
軍事基地、邊境線、歷史文化遺址等重要場所周界安全布防
