油氣管道防泄漏監測
方案描述
系統采用標準單模光纜作為傳感器，利用與管道同溝敷設的通信光纜中的1芯作為探測光纜，可實時感應管線周圍溫度變化情況，對管線泄漏產生的溫場變化進行及時報警，并對泄漏位置準確定位。
系統組成
①探測光纜。將光纜與管道同溝敷設，通過光纜進行管道溫度的實時感知。
②分布式光纖溫度傳感解析系統。完成激光發射、接收、數據采集、數據解析及處理，形成被測物每一點溫度、位置信息，并進行本地圖形化顯示、分析、報警。
③分布式光纖傳感綜合管理軟件。完成管道安全預警的各種應用。

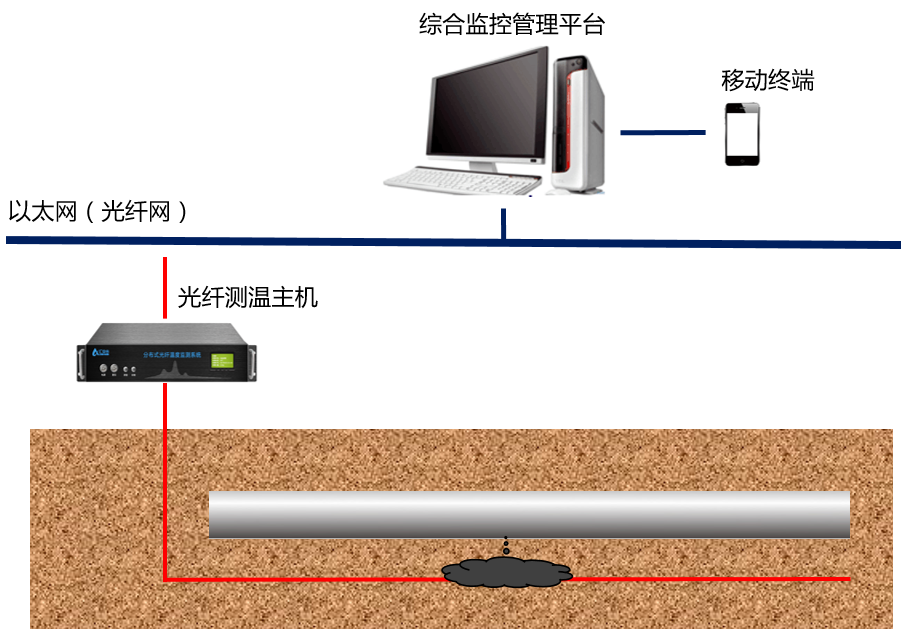

系統示意圖
系統特點
利用與管道同溝敷設的通信光纜，無需重復敷設光纜
全光纖監測，本質安全、防雷防爆，抗電磁干擾能力強，適用于高危場所及惡劣環境
分布式測量，可實現多點實時監測，實時報警
測量范圍廣，定位精度高，響應時間短
應用領域
石油、天然氣長輸管道泄漏監測
油井井下溫度監測
原油儲罐溫度監測
煤炭輸送皮帶溫度監測
儲煤倉（場）溫度監測
電力電纜溫度監測
城市管廊溫度監測
